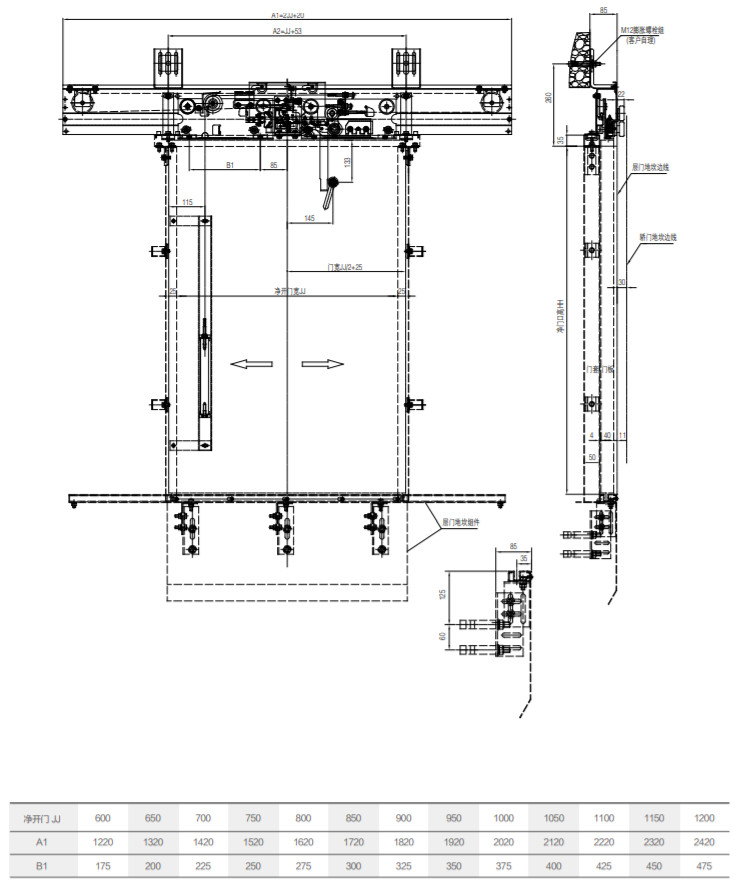

Уред за слетување со централно отворање со 2 листа THY-LD-B
1. Методот на отклучување е да се отклучи панелот на вратата и да се помине тестот за удар со нишало од 45 кг.
2. Вратата се присилува да се затвори со тежок чекан, а тешкиот чекан и цевката за водење се поставуваат на внатрешната страна од вратата за слетување.
3. Бравата на вратата го помина тестот на Националниот центар за инспекција на лифтови и доби CE и CU-TR сертификати.
4. Применлив напон на бравата на вратата: ≤ AC230V, ≤ DC110V.
1. Монтирање на праг и капак на вратата
1.1. Определете ја влезната и излезната положба на прагот според големината на дигалката; прилагодете го центарот на прагот да биде ист како центарот на влезот и излезот и означете го центарот на прагот; прилагодете го нивото на прагот да биде помало од 1/1000; Површината треба да спречи влегување на вода во дигалката.
1.2. Склопете го столбот на капакот на вратата и вратата на капакот на вратата со спојните делови и инсталирајте ги висечките фиксирачки делови; поставете ја вратата на прагот, прилагодете ја вертикалноста на столбот на капакот на вратата да биде помала од 1/1000; центарот на капакот на вратата е во согласност со центарот на мерењето на централната ознака на прагот за влез и излез; големината на долната челна рамнина на капакот на вратата и горната рамнина на прагот е нето висината на вратата. Откако ќе завршите со прилагодувањето, заклучете ја прирабничката навртка M8. Откако ќе ја прилагодите големината, фиксирајте го конекторот на столбот на ѕидот.
1.3. Прицврстете ја заштитната заштита за прстите на вратата од слетувањето на прагот.
2. Инсталација на уред за врата за слетување
2.1. Порамнете ја горната рамка на прагот на вратата од слетувањето со заптивката на долниот крај од делот за фиксирање на суспензијата и заклучете ја горната рамка на прагот и делот за фиксирање на суспензијата на вратата од слетувањето преку групата завртки M8*20.
2.2. Прицврстете ја рамката за монтирање на горниот праг на ѕидот од дигалката со експанзиони завртки или завртки што поминуваат низ ѕидот. Рамката за монтирање на горниот праг и горниот праг на вратата за слетување се поврзани со завртки со квадратен врат M8.
2.3. Прилагодете го горниот праг на влезната врата лево и десно за да го направите центарот на вратата отворен, а центарот на влезот и излезот да биде во иста положба.
2.4. Прилагодете ја вертикалноста на подот на уредот за врата на слетување. Прилагодете ја вертикалноста на подот на уредот за врата на слетување на ±0,5 mm со поставување вертикална линија или земајќи го прагот од вратата на кабината како референца.
2.5 Откако ќе ги разгледате главните параметри за инсталација на рамката на прагот на следните врати на подот, затегнете ги сите завртки за инсталација:

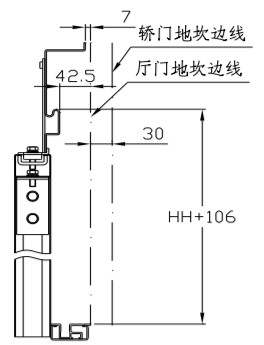

Висина на рамката на горниот праг на вратата за слетување: растојанието помеѓу горната површина на водилката на рамката на горната праг на вратата за слетување и прагот на вратата за слетување е HH+106 mm;
Центарот на рамката на горниот праг на вратата од слетувањето: отстапувањето помеѓу центарот на рамката на горниот праг на вратата од слетувањето и центарот на влезот и излезот е ±1 mm;
Растојанието помеѓу горната водилка на прагот на вратата од слетувањето и прагот на вратата од кабината: растојанието помеѓу горната водилка на прагот на вратата од слетувањето и прагот на вратата од слетувањето е 42,5 mm, а растојанието од прагот на вратата од кабината е 72,5 mm.
Висина на рамката на горниот праг на вратата за слетување: растојанието помеѓу горната површина на водилката на рамката на горната праг на вратата за слетување и прагот на вратата за слетување е HH+106 mm;
Центарот на рамката на горниот праг на вратата од слетувањето: отстапувањето помеѓу центарот на рамката на горниот праг на вратата од слетувањето и центарот на влезот и излезот е ±1 mm;
Растојанието помеѓу горната водилка на прагот на вратата од слетувањето и прагот на вратата од кабината: растојанието помеѓу горната водилка на прагот на вратата од слетувањето и прагот на вратата од слетувањето е 42,5 mm, а растојанието од прагот на вратата од кабината е 72,5 mm.
